带颈平焊法兰(SO)
发布日期：2021-07-09 浏览次数：1265

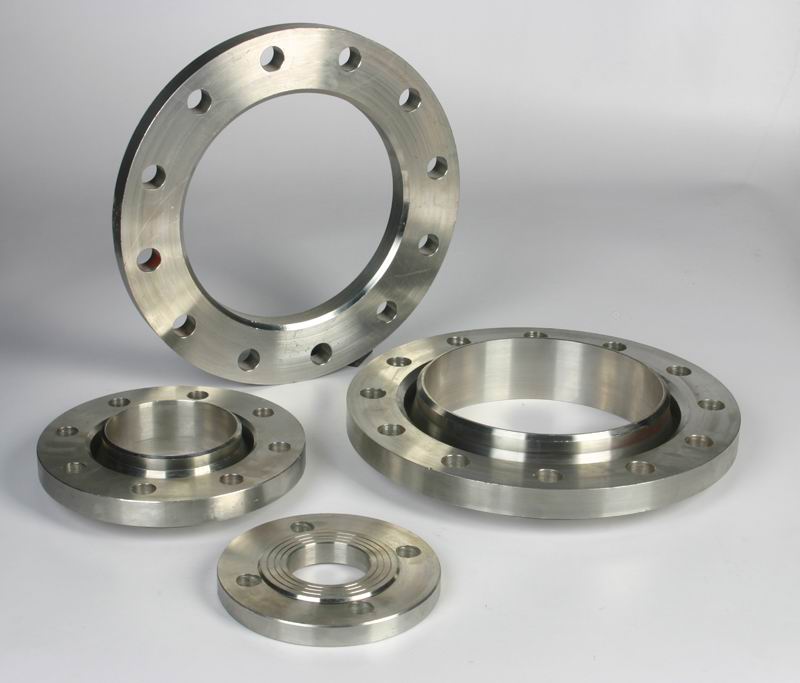

带颈平焊法兰(SO)
Slip-on Neck Flange
按照GB150第九章 9.4节法兰型式上看，带颈平焊法兰应该属于松式法兰的一种。
密封面形式： 平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ)
材质 ：
碳钢（Carbon Steel）:ASTM A105,20#、Q235、16Mn、 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2、ASTM A694 F42, F46,F48, F50, F52, F56, F60, F65, F70；
不锈钢（Stainess Steel）: ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8；
合金钢（Alloy Steel）: ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ；
制造标准：
ANSI B16.5、HG20616-1997、GB/T9116.1-2000—GB/T9116.4-200、HG20594-1997、
GB/T9116.1-2000—GB/T9116.4-200
尺寸范围：欧洲体系钢制管法兰适用范围
密封面型式 公称压力PN/MPa（bar）
0.6（6） 1.0（10） 1.6（16） 2.5（25） 4.0（40）
突面(RF) DN10-300 DN10-600 DN10-150
凹凸面(MFM) - DN10-600
榫槽面(TG)
全平面(FF) DN10-300 DN10-600 DN10-150
